Kodėl komercinėms transporto priemonėms ir mašinoms verta rinktis „Backsense ®“ radarinę kliūčių aptikimo sistemą?

Backsense® radaras

Tokiose pramonės šakose kaip kasyba, karjerų eksploatavimas, žemės ūkis ir statyba naudojamos mašinos ir gamyklų įranga, kurios dėl savo pobūdžio kelia pavojų, jei nėra valdomos saugiai.

Šių transporto priemonių aklosios zonos paprastai būna daug didesnės ir apima ne tik galą ir šonus, bet ir priekį, ypač kai vairuotojo vieta yra pakelta. Važiuojant reljefu, transporto priemonės yra agresyviau veikiamos gamtos stichijų, o storos dulkės ir tamsa dar labiau sumažina matomumą.

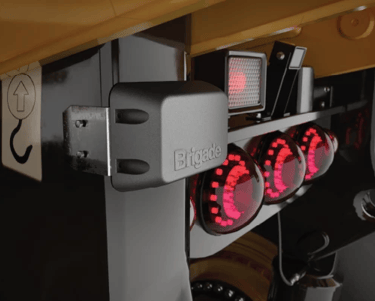

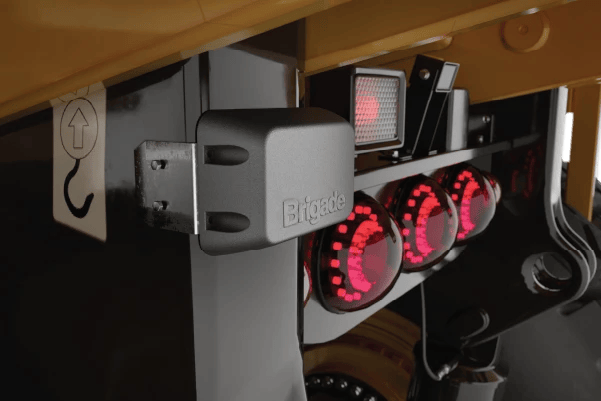

Sukurta tiksliai aptikti objektus aklosiose zonose

Tvirtos „ Backsense® “ radarinės artumo jutiklių sistemos sukurtos aptikti objektus aklosiose zonose, taip žymiai sumažinant incidentų skaičių. Jos aptinka nejudančius ir judančius objektus, vairuotojui kabinoje teikdamos vaizdinius ir garsinius įspėjimus – įspėdamos operatorių, kurio dėmesio negalima sutelkti į visas pavojingas zonas. „Backsense® “ kliūčių aptikimo jutikliai efektyviai veikia atšiauriomis sąlygomis ir esant prastam matomumui, įskaitant tamsą, dūmus ir rūką.

„ Backsense® “ radarų jutikliai tiekiami fiksuoto aptikimo diapazono modeliuose ir visiškai programuojamuose modeliuose, leidžiančiuose pritaikyti aptikimo zonas ir kalibruoti fiksuotus objektus ar kėbulus.

„ Backsense® “ radaro aptikimas

Garsiniai vairuotojo įspėjimai

Kontroliuojamas spindulių pluoštas, siekiant sumažinti klaidingus įspėjimus

Sumažinkite klaidingų įspėjimų skaičių

Didelio našumo

Tinka

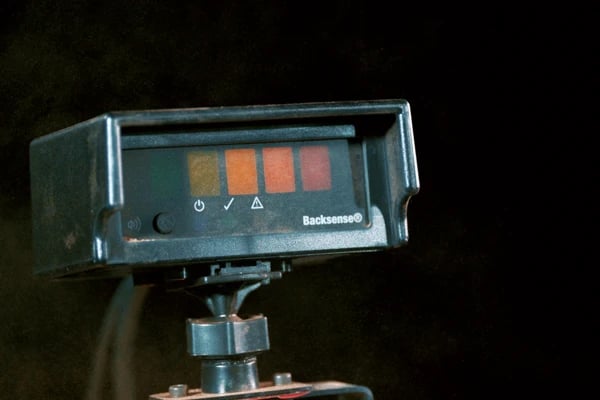

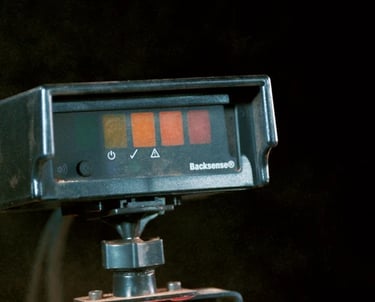

5 lygių garsinis ir lengvai įskaitomas vaizdinis ekranas

Tinka naudoti tiek kelyje, tiek bekelėje

Sukurta atšiaurioms oro sąlygoms ir visoms reljefo vietovėms

PRIVALUMAI:

„ Backsense® “ radarų asortimentas

  • 9–32 V nuolatinė srovė

  • Aptikimo ilgis: iki 60 m (minimalus programuojamas atstumas 0–3 m)

  • Aptikimo plotis: nuo 2 iki 16 m

  • Tvirtas dizainas atšiaurioms aplinkos sąlygoms

  • Jutiklio dydis (P x A x G): 160 x 100 x 40 mm

  • Ekrano dydis su laikikliu (P x A x G): 101 x 71 x 70 mm

  • IP69K jutiklis

  • 3 metų garantija

Programuojamas radaro objektų aptikimas

SAVYBĖS:

  • Dažnio moduliacijos nuolatinės bangos (FMCW) radaro technologija

  • Greitas reakcijos laikas

  • Efektyviai aptinka nejudančius, judančius ir kelis objektus

  • 1 aktyvavimo įvestis

  • 1 trigerio išvestis

  • Programuojama:
    Aptikimo zona
    Aklosios zonos – sistema ignoruoja fiksuotus objektus
    Garsinis signalas (70–90 dB(A) 1 m atstumu)

  • Horizontalus aptikimo kampas: 140°

  • 5 lygių reguliuojamas garsinis ir vaizdinis atstumo įspėjimo ekranas

  • Jutiklis atsparus vandeniui, drėgmei, dulkėms, vibracijai, karščiui, šalčiui, purvui ir akinimui

GALIA:

  • Srovė: 0,8 ampero

  • Energijos suvartojimas: 8 vatai

PATVARUMAS IR STANDARTAI:

  • Darbinė temperatūra: nuo -40 iki +85 °C

  • CE ženklu pažymėtas

  • UKCA ženklas

  • FCC patvirtintas

  • IC patvirtintas

  • E ženklinimas: atitinka JT EEK R10 reikalavimus

Fiksuotas radaro objektų aptikimas
  • 9–32 V nuolatinė srovė

  • 3 pasirenkami iš anksto nustatyti aptikimo diapazonai: (I x P)
    3 m x 2,5 m
    4,5 m x 3,5 m
    6 m x 4,5 m

  • Tvirtas dizainas atšiaurioms aplinkos sąlygoms

  • Jutiklio dydis (P x A x G): 160 x 100 x 40 mm

  • Ekrano dydis su laikikliu (P x A x G): 101 x 71 x 70 mm

  • IP69K jutiklis

  • 3 metų garantija

SAVYBĖS:

  • Dažnio moduliacijos nuolatinės bangos (FMCW) radaro technologija

  • Greitas reakcijos laikas

  • Efektyviai aptinka nejudančius, judančius ir kelis objektus

  • 1 aktyvavimo įvestis

  • 1 trigerio išvestis

  • 5 lygių reguliuojamas garsinis ir vaizdinis atstumo įspėjimo ekranas

  • Reguliuojamas skambėjimo garsumas: (70–90 dB9A)

  • Jutiklis atsparus vandeniui, drėgmei, dulkėms, vibracijai, karščiui, šalčiui, purvui ir akinimui

GALIA:

  • Srovė: 0,8 ampero

  • Energijos suvartojimas: 8 vatai

PATVARUMAS IR STANDARTAI:

  • Mechaninis smūgis: 100G

  • Mechaninė vibracija: 8,3 G

  • Darbinė temperatūra: nuo -40 iki +85 °C

  • CE ženklu pažymėtas

  • UKCA ženklas

  • FCC patvirtintas

  • IC patvirtintas

  • E ženklinimas: atitinka JT EEK R10 reikalavimus

TURINYS:

  • 1 x konfigūruojamas radaro jutiklis

  • 1 x Garsinis ir vaizdinis ekranas su USB lizdu ir tvirtinimo laikikliu

  • 1 x 9 m prailginimo laidas

  • 1 x mini USB laidas

TURINYS:

  • 1 x nekonfigūruojamas radaro jutiklis

  • 1 x Garsinis ir vaizdinis ekranas su tvirtinimo laikikliu

  • 1 x 9 m prailginimo laidas

  • 12–24 V nuolatinė srovė

  • Aptikimo ilgis: iki 60 m

  • Aptikimo plotis: nuo 2 m iki 16 m

  • Jutiklio dydis (P x A x G): 160 x 100 x 40 mm

  • IP69K jutiklis

  • 3 metų garantija

SAVYBĖS:

  • Dažnio moduliacijos nuolatinės bangos (FMCW) radaro technologija

  • Greitas reakcijos laikas

  • Tinklas iki 8 jutiklių

  • Ypač tvirtas dizainas, skirtas atšiaurioms oro sąlygoms ir bet kokiam reljefui

  • Ryšys per CAN šliuzą

  • Konfigūruojamas CAN ID

  • Atitinka CAN2.0A bazinio rėmo formatą

  • Atskiras CAN pranešimas ir ID kiekvienam aptiktam objektui (iki 8 artimiausių objektų vienam jutikliui)

GALIA:

  • Srovė: 0,8 ampero

  • Energijos suvartojimas; 8 vatai

PATVARUMAS IR STANDARTAI:

  • Mechaninis smūgis: 100G

  • Darbinė temperatūra: nuo -40 iki +85 °C

  • CE ženklu pažymėtas

  • UKCA ženklas

  • E ženklinimas: atitinka JT EEK R10 reikalavimus

Tinklo objektų aptikimas

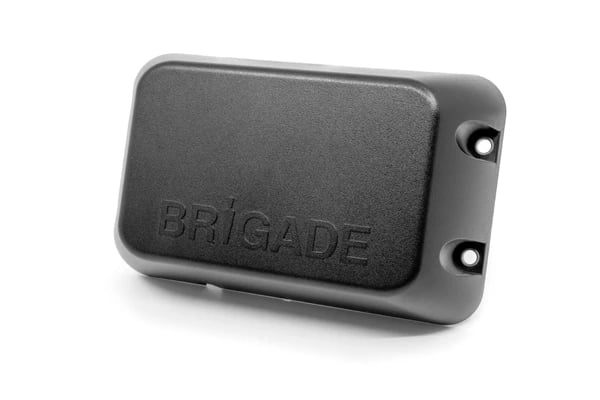

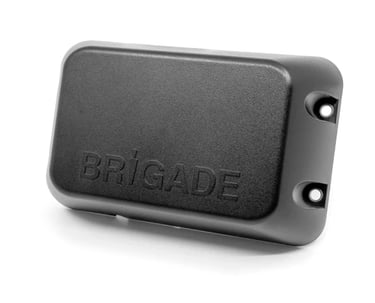

„Backsense®“ CAN radaras

Originalios įrangos gamintojų ir specializuotų taikymų rinkoms „Brigade“ tinklo radaras leidžia prijungti ir susieti iki 8 jutiklių, kad būtų galima aprėpti dideles, kartais sudėtingas akląsias zonas aplink transporto priemonę ar mašiną.

Sistema teikia objektų aptikimo CAN (valdiklio srities tinklo) pranešimų formatu, kuris gali būti apdorotas duomenims rodyti transporto priemonės valdymo skydeliuose / ekranuose arba naudojamas sąveikai su mašinos aspektais.

Kiekvienam prijungtam radaro jutikliui priskiriamas unikalus ID ir jis perduos duomenis apie iki 8 artimiausius objektus.

Aptikimo diapazonas iki 30 m ilgio ir 10 m pločio suteikia lanksčią sistemą, atitinkančią specifinius klientų reikalavimus.

  • Pateikia objektų aptikimą CAN pranešimų formatu

  • Nepriklausoma CAN magistralė gali bendrauti su esamu CAN tinklu per CAN šliuzą

  • Atskiras CAN pranešimas ir ID kiekvienam aptiktam objektui (iki 8 vienam jutikliui)

TURINYS:

  • 1 x BS-9100 radaro jutiklis

„ Backsense® “ radaro aptikimas

Garsiniai vairuotojo įspėjimai

Kontroliuojamas spindulių pluoštas, siekiant sumažinti klaidingus įspėjimus

Sumažinkite klaidingų įspėjimų skaičių

Didelio našumo

Tinka

5 lygių garsinis ir lengvai įskaitomas vaizdinis ekranas

Tinka naudoti tiek kelyje, tiek bekelėje

Sukurta atšiaurioms oro sąlygoms ir visoms reljefo vietovėms

SAVYBĖS:
