Kodėl ultragarsiniai artumo jutikliai?

Ultragarsiniai jutikliai

Aklųjų zonų mažinimas ir vairuotojo matomumo gerinimas yra svarbūs kelių transporto priemonių operatorių klausimai. Pastaraisiais metais tokie saugos įtaisai kaip papildomi veidrodėliai ar kamerų sistemos, suteikiančios platesnius matymo kampus, tapo įprasti ir netgi privalomi pagal aklųjų zonų įstatymus. Tačiau, nepaisant padidėjusio matomumo, susidūrimų su kitomis transporto priemonėmis, stacionariais objektais, dviratininkais, darbuotojais ir net pėsčiaisiais skaičius išlieka didelis.

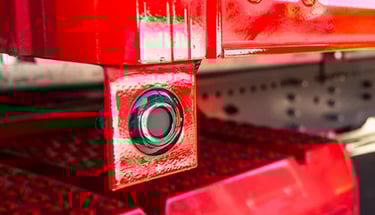

Kliūčių aptikimas ultragarsiniais jutikliais gali sumažinti tiek transporto priemonės pažeidimus, tiek susidūrimus su pėsčiaisiais ar dviratininkais. Puikiai tinka komercinėms transporto priemonėms, važiuojančioms uždarose erdvėse arba manevruojančioms mažu greičiu, ši aptikimo sistema įspėja vairuotoją apie kliūtis, esančias arti transporto priemonės, nesvarbu, ar ji juda, ar stovi. Garsinis ir (arba) vaizdinis įspėjimas kabinoje informuoja apie atstumą, o pasirenkamas išorinis garsinis signalas gali įspėti dviratininkus ir pėsčiuosius, kad transporto priemonė suka.

Backscan®​

  • 4 Jutiklių sistema

  • 12–24 V nuolatinė srovė

  • 2,5 m aptikimo diapazonas – išoriniai jutikliai 2,5 m / 0,6 m (pasirenkama DIP jungikliu)

  • Laipsniškas vaizdinis ir garsinis atstumo įspėjimo ekranas

  • Į komplektą įeina apatiniai ir įleidžiami tvirtinimo elementai

  • 50 cm kompensavimo diapazonas jutikliams, sumontuotiems transporto priemonės gale (pasirenkamas DIP jungikliu)

  • 3 metų garantija

„ Backscan® “ ultragarsinė aptikimo sistema

SAVYBĖS:

  • Kliūtys aptinkamos per mažiau nei 200 milisekundžių

  • Aplinkos mokymosi režimas apsaugo nuo klaidingų aliarmų, kuriuos sukelia vilkimo kabliai ir kita pagalbinė įranga, esanti pirmuosiuose 100 cm aptikimo zonos plotuose.

  • Savidiagnostikos funkcija

  • 1 x Trigerio išvestis

GALIA:

  • Energijos suvartojimas: 2,4 vatai

  • Srovė: 200mA

PATVARUMAS IR STANDARTAI:

  • Mechaninė vibracija: 5G

  • Mechaninis smūgis: 10G

  • Darbinė temperatūra: nuo -30 iki +80 ºC

  • Vandeniui atsparūs jutikliai pagal IP68 standartą

  • Vandeniui atspari valdymo dėžutė pagal IP69K standartą

  • CE ženklu pažymėtas

  • E ženklinimas: atitinka JT EEK R10 reikalavimus

  • FCC patvirtintas

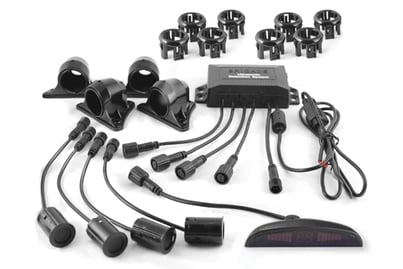

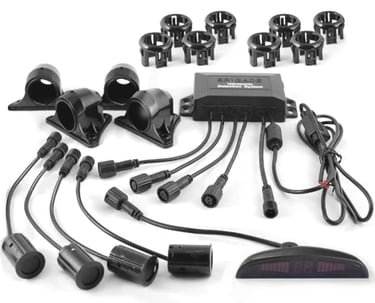

TURINYS:

  • 4 jutikliai

  • Vaizdinis ir garsinis ekranas

  • 4 x 0° įleidžiamojo montavimo tvirtinimo elementai

  • 4 x 11° įleidžiamojo montavimo tvirtinimo detalės

  • 4 x apatiniai tvirtinimo elementai

  • Vandeniui atspari valdymo dėžutė

  • 15 m ekrano kabelis

  • 4 x 2,5 m jutiklių kabeliai

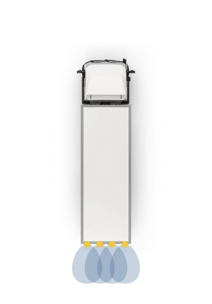

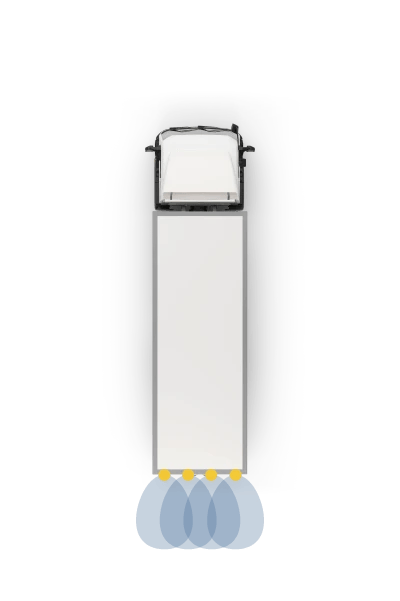

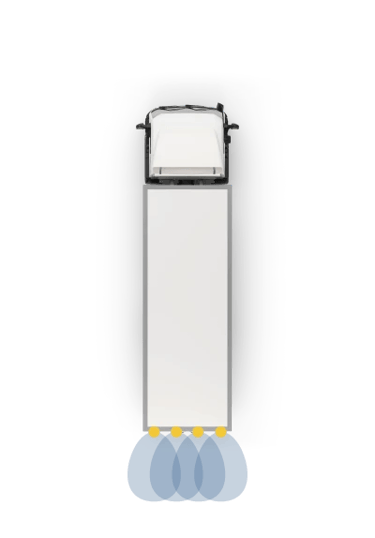

„ Backscan® “ – tai 4 jutiklių ultragarsinė artumo jutiklių sistema, montuojama automobilio gale kaip neįkainojama priemonė saugiai važiuojant atbuline eiga.

  • Montavimas apačioje arba įleidžiamoje sienelėje

  • Sistema aktyvuojama įjungus atbulinės eigos pavarą

„Cornerscan®“

  • 3 Jutiklių sistema

  • 12–24 V nuolatinė srovė

  • 0,6 m / 1,0 m aptikimo diapazonas (pasirenkamas DIP jungikliu)

  • Garsinis atstumo įspėjimas

  • Įleidžiamas

  • 2 jautrumo lygiai (pasirenkami DIP jungikliu)

  • 3 metų garantija

„ Frontscan® “ ultragarsinė aptikimo sistema

SAVYBĖS:

  • Kliūtys aptinkamos per mažiau nei 200 milisekundžių

  • Aplinkos mokymosi režimas apsaugo nuo klaidingų aliarmų, kuriuos sukelia vilkimo kabliai ir kita pagalbinė įranga, esanti pirmuosiuose 100 cm aptikimo zonos plotuose.

  • Savidiagnostikos funkcija

  • 1 x Trigerio išvestis

GALIA:

  • Energijos suvartojimas: 2,4 vatai

  • Srovė: 200mA

PATVARUMAS IR STANDARTAI:

  • Darbinė temperatūra: nuo -30 iki +80 ºC

  • Vandeniui atsparūs jutikliai pagal IP68 standartą

  • Vandeniui atspari valdymo dėžutė pagal IP69K standartą

  • CE ženklu pažymėtas

  • E ženklinimas: atitinka JT EEK R10 reikalavimus

TURINYS:

  • 4 jutikliai

  • Zirzeklis

  • 4 x 11° įleidžiamojo montavimo tvirtinimo detalės

  • 4 x 18° įleidžiamojo montavimo tvirtinimo elementai

  • Vandeniui atspari valdymo dėžutė

  • 2,5 m ilgio skambėjimo laidas

  • 4 x 2,5 m jutiklių kabeliai

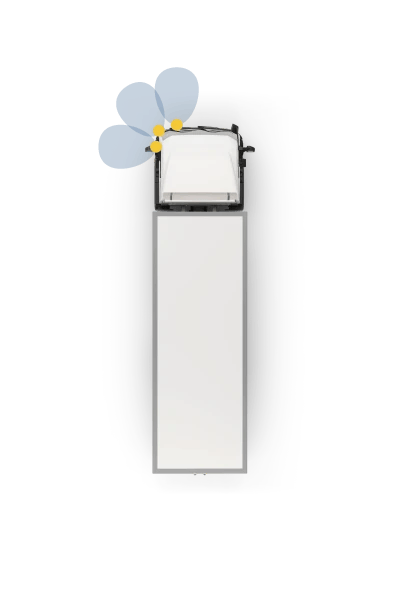

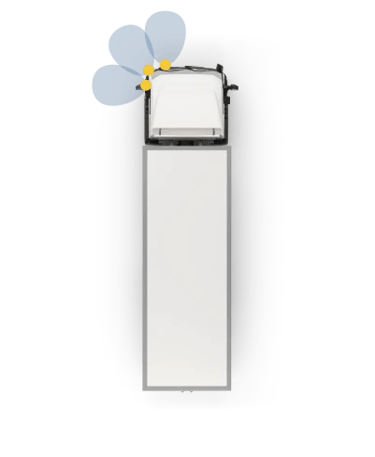

3 jutiklių sistema, sumontuota beveik šoniniame automobilio kabinos kampe, skirta aptikti objektus priekinėje šoninėje aklojoje zonoje. Sumažina automobilio pažeidimo riziką manevruojant ir sukant atbuline eiga.

Frontscan®

  • 4 Jutiklių sistema

  • 12–24 V nuolatinė srovė

  • 2,0 m / 1,0 m aptikimo diapazonas – išorinių jutiklių atstumą galima sumažinti iki 0,6 m (pasirenkama DIP jungikliu)

  • Garsinis atstumo įspėjimas

  • Įleidžiamas

  • 3 metų garantija

„Cornerscan®“ ultragarsinė aptikimo sistema

SAVYBĖS:

  • Kliūtys aptinkamos per mažiau nei 200 milisekundžių

  • Garsinis atstumo įspėjimas, LED indikatorius ir reguliuojamas garsumas

  • Garsinis signalas nutils po 4 sekundžių, jei nebus judesio iš aptikto objekto ar transporto priemonės

  • Aplinkos mokymosi režimas apsaugo nuo klaidingų aliarmų, kuriuos sukelia vilkimo kabliai ir kita pagalbinė įranga, esanti pirmuosiuose 100 cm aptikimo zonos plotuose.

  • Savidiagnostikos funkcija

GALIA:

  • Energijos suvartojimas: 2,4 vatai

  • Srovė: 2 amperai

PATVARUMAS IR STANDARTAI:

  • Mechaninė vibracija: 5G

  • Mechaninis smūgis: 10G

  • Darbinė temperatūra: nuo -30 iki +80 ºC

  • Vandeniui atsparūs jutikliai pagal IP68 standartą

  • Vandeniui atspari valdymo dėžutė pagal IP69K standartą

  • CE ženklu pažymėtas

  • E ženklinimas: atitinka JT EEK R10 reikalavimus

  • FCC patvirtintas

TURINYS:

  • 3 jutikliai

  • Zirzeklis

  • 3 x 11° įleidžiamojo montavimo tvirtinimo elementai

  • 3 x 18° įleidžiamojo montavimo tvirtinimo elementai

  • 3 x 26° įleidžiamojo montavimo tvirtinimo elementai

  • Vandeniui atspari valdymo dėžutė

  • 2,5 m ekrano kabelis

  • 3 x 2,5 m jutiklių kabeliai

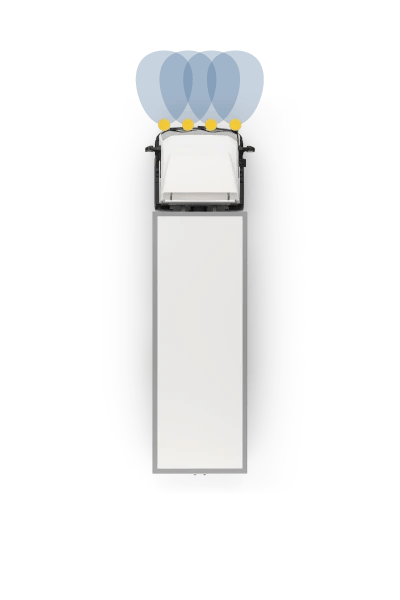

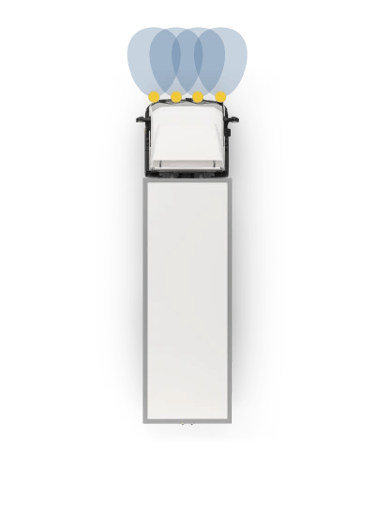

4 jutiklių sistema, sumontuota transporto priemonės priekyje. Ypač aktuali priekinėms aklosioms zonoms ant aukštų kabinų, kur gali būti paslėpti žemi objektai ar pėstieji.

Sistema gali būti aktyvuota mažesniu nei nustatytas greitis.

„Sidescan ® Flex“

  • 4 Jutiklių sistema

  • 12–24 V nuolatinė srovė

  • 0–2,5 m aptikimo diapazonas (4 garsinės/vizualinės konfigūracijos pasirenkamos DIP jungikliu)

  • Į komplektą įeina apatiniai ir įleidžiami tvirtinimo elementai

  • 1 Išvesties trigeris

  • 3 metų garantija

„Sidescan ® Flex“ ultragarsinė aptikimo sistema

SAVYBĖS:

  • Kliūtys aptinkamos per mažiau nei 200 milisekundžių

  • Garsinis atstumo įspėjimas, LED indikatorius ir reguliuojamas garsumas

  • Garsinis signalas nutils po 4 sekundžių, jei aptiktas objektas ar transporto priemonė nejudės

  • Aplinkos mokymosi režimas apsaugo nuo klaidingų aliarmų iš pagalbinės įrangos, kuri patenka į pirmuosius 100 cm aptikimo zonos.

  • Savidiagnostikos funkcija

GALIA:

  • Energijos suvartojimas: 2,4 vatai

  • Srovė: 200mA

PATVARUMAS IR STANDARTAI:

  • Mechaninė vibracija: 5G

  • Mechaninis smūgis: 10G

  • Darbinė temperatūra: nuo -30 iki +80 ºC

  • Vandeniui atsparūs jutikliai pagal IP68 standartą

  • Vandeniui atspari valdymo dėžutė pagal IP69K standartą

  • CE ženklu pažymėtas

  • E ženklinimas: atitinka JT EEK R10 reikalavimus

  • FCC patvirtintas

TURINYS:

  • 4 jutikliai

  • Zirzeklis

  • 4 x 0° įleidžiamojo montavimo tvirtinimo elementai

  • 4 x 11° įleidžiamojo montavimo tvirtinimo detalės

  • 4 x apatiniai tvirtinimo elementai

  • Vandeniui atspari valdymo dėžutė

  • 10 m ilgio skambėjimo laidas

  • 4 x 4,5 m jutiklių kabeliai

  • 2 x 2,5 m prailginimo kabeliai

Lankstus šoninis aptikimas.

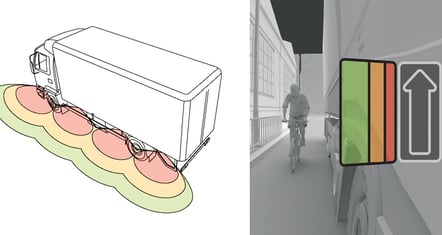

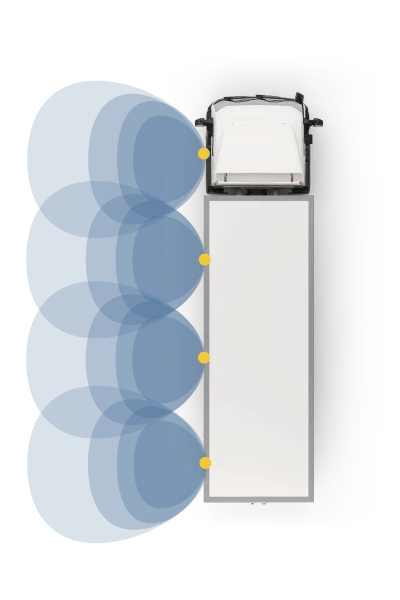

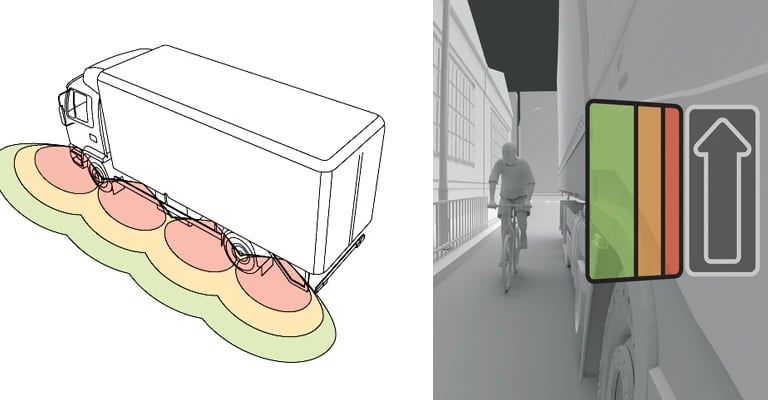

„Sidescan ® Flex“ – tai keturių jutiklių sistema, montuojama transporto priemonės šone, skirta aptikti objektus artimojoje aklojoje zonoje, kur dviratininkai ar pėstieji kitu atveju galėtų likti nepastebėti.

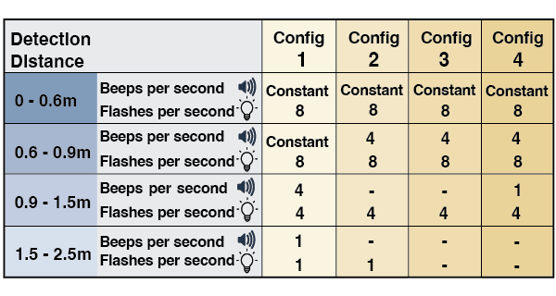

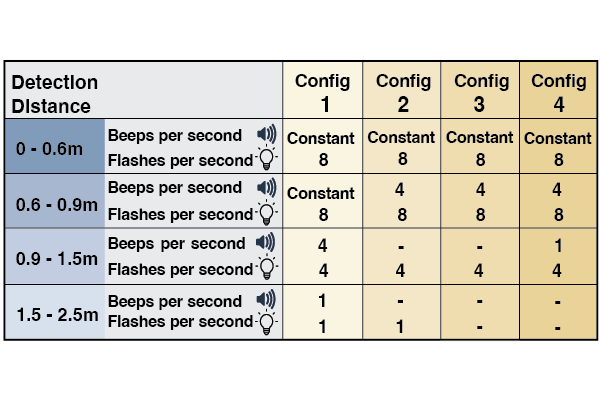

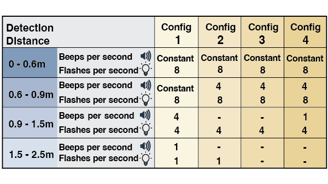

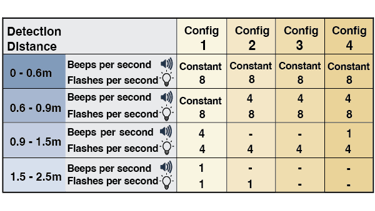

„Sidescan ® Flex“ – tai standartinės „Sidescan ®“ sistemos patobulinimas , leidžiantis operatoriui rinktis iš keturių aptikimo konfigūracijų, kurių kiekviena turi skirtingą aptikimo atstumą ir garsinius bei vaizdinius įspėjimus (žr. lentelę).

„Sidescan ® Flex“ turi padidintą maksimalų aptikimo diapazoną iki 2,5 metro.

Ultragarsinio aptikimo ekrano modulis (OSD)

  • Leidžia 3 pakopų garsinius ir vaizdinius aptikimo duomenis perkelti ant kameros vaizdo transporto priemonės monitoriuje

  • 12–24 V nuolatinė srovė

  • 2 kameros įėjimai

  • 2 trigerio įėjimai

  • 2 UDS įėjimai

  • 2 UDS išėjimai

  • 2 metų garantija

  • Matmenys (P x G x A):
    74 x 118 x 28 mm
    (2,9 x 4,6 x 1,1 colio)

Ekrano rodymo modulis

SAVYBĖS:

  • Transporto priemonės piktogramos ir aptikimo duomenų iš iki 2 ultragarsinių aptikimo sistemų perdengimas monitoriuje

  • Suderinamas su:
    1x „Sidescan ®“ , „Frontscan ®“ ir „Backscan ®“

  • UDS perdanga bus rodoma juodame fone, jei nebus įdiegtos kameros

  • Grafiką galima uždėti monitoriaus kairėje arba dešinėje pusėje

  • Garsinis įspėjimas per monitorių

  • Ultragarsinės sistemos gedimas rodomas monitoriuje

  • Suderinamas su MDR

GALIA:

  • Srovė: 0,8 ampero

  • Energijos suvartojimas; 8 vatai

PATVARUMAS IR STANDARTAI:

  • Mechaninė vibracija: 5G

  • Mechaninis smūgis: 10G

  • Darbinė temperatūra:
    nuo -30 iki +70 ºC,
    nuo +22 iki +158 °F

  • IP30

  • CE ženklu pažymėtas

  • E ženklinimas: atitinka JT EEK R10 reikalavimus

  • FCC patvirtinta

TURINYS:

  • OSD valdymo blokas

  • Maitinimo kabelis

  • Skirstytuvo kabelis

  • Paleidimo kabelis

Jutiklių duomenys ir kameros vaizdas sujungti

„Brigade“ ultragarsiniai artumo jutikliai sumažina tiek transporto priemonių pažeidimus, tiek susidūrimus su pėsčiaisiais, dviratininkais ar objektais. Puikiai tinka komercinėms transporto priemonėms, važiuojančioms ankštose erdvėse arba manevruojančioms mažu greičiu.

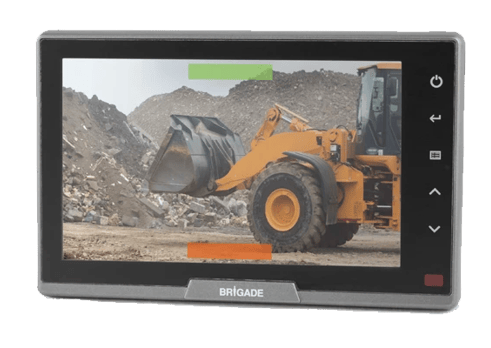

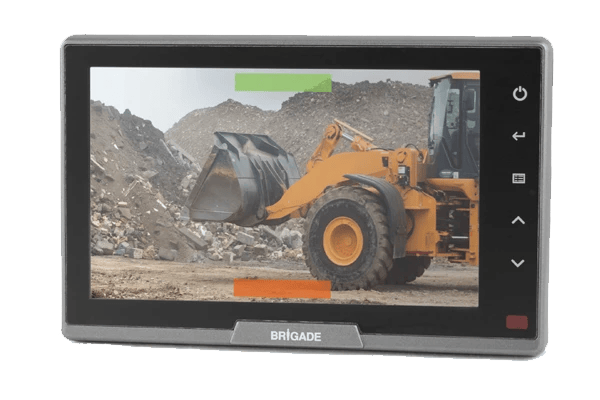

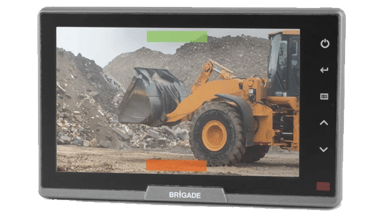

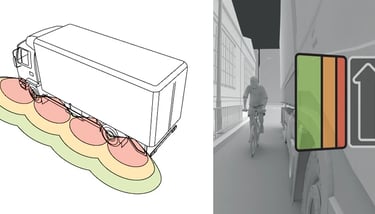

Kartu su „Backeye® “ kameros stebėjimo sistema ir iki dviejų ultragarso aptikimo sistemų ekrane rodomas modulis įspėja vairuotoją apie kliūtis, esančias arti transporto priemonės, uždėdamas 3 pakopų garsinius ir vaizdinius ultragarsinius duomenis ant kameros vaizdo monitoriuje.

  • Brigados ultragarsinių kliūčių aptikimo sistemų ir „Backeye® “ kamerų stebėjimo sistemų integravimas

  • Ultragarsinio aptikimo įspėjimai rodomi ant kameros vaizdo kabinos monitoriuje

  • Sumažintas vairuotojo stresas ir blaškymasis, nes visa informacija pateikiama viename rodinyje.
